手持負氧離子檢測儀
Handheld Negative Oxygen Ion Detector
使用說明書
V3.0
感謝您購買本公司產品，請仔細閱讀本手冊并將其妥善保存
以便日后查照之用
本公司保留改進和修改產品及其手冊的權利
若涉及版本升級，恕不另行通知
目錄
手持負氧離子檢測儀
一、負氧離子
空氣是混合物，由多種分子構成，由于自然界的宇宙射線、紫外線、土壤和空氣放射線的影響，空氣中的有些分子就釋放出電子，陰離子?？諝夥肿釉诟邏夯驈?qiáng)射線的作用下被電離所產生的自由電子大部分被氧氣所獲得，因而，常常把空氣負離子統稱為“負氧離子”，負氧離子帶負電，它無色無味。
長久待在都市密閉房間內，人們會覺得，當來到森林海邊、瀑布等地方的時候，我們會覺得神清氣爽，這就是空氣負離子的作用。空氣負離子也叫負氧離子，是指獲得多余電子而帶負電荷的氧氣離子。它是空氣中的氧分子結合了自由電子而形成的。自然界的放電（閃電）現象、光電效應、噴泉、瀑布等都能使周圍空氣電離，形成負氧離子。
在化學中，我們都知道，物質是由分子和原子組成的，分子是由原子構成的。原子是由原子核及圍繞其旋轉的電子組成，得到電子時顯負電性，失去電子時顯正電性，我們把正負電子運動現象稱為離子現象。 在自然狀態下，空氣分子的極性呈中性，即不帶電荷。但在宇宙射線、紫外線、微量元素輻射、雷擊閃電等作用下，空氣分子會失去一部分圍繞原子核旋轉的最外層電子，使空氣發生電離。逃逸原子核束縛的電子稱為自由電子，帶負電荷。當自由電子與其它中性氣體分子結合后，就形成帶負電荷的空氣負離子。
二、負氧離子濃度等級
根據大氣負離子濃度大小劃分為兩類等級： 環境等級。 具體分級如下
|
濃度（個/cm³） |
環境分級 |
|
0～50 |
工業級 |
|
50～200 |
街道級 |
|
200～400 |
城市綠地級 |
|
400～1000 |
公園級 |
|
1000～5000 |
郊野級 |
|
5000～1 萬 |
高山級 |
|
1 萬以上 |
森林級 |
三、手持負氧離子檢測儀
本品是由河北飛夢電子科技有限公司完全自主研發， 符合國際通行技術規范， 各項技術指標均達到國際水平。 產品采用了圓筒式離子收集單元和超微電流信號處理單元， 離子電荷轉化效率高， 電荷采集穩定。 具有抗干擾能力強、 測試精度高、 量程寬、環境適應能力強等特點。
1. 參照標準
中國 《 空氣離子測量儀通用規范》 GB/T 18809-2002
2. 工作原理
本品采用了獨特的圓筒式空氣收集器，主動采集大氣中的負離子， 具有穩定的氣流， 先進的負壓除塵結構，保證長時間穩定運行。 采用I-V轉換計算空氣負離子?？諝庖院愣L(fēng)速通過采集通道，外圓筒施加負電壓，吸引正離子，與之對應采集板則吸引負離子，經過I-V轉換電路后以電壓的形式進行模數轉換， 最后輸出測量值。
3. 產品特點
◎ 采用全鋁合金外殼的手持負氧離子檢測儀， 具有優良的電磁屏蔽功能和抗污特性。
◎ 內置先進的放大電路及濾波技術， 可高靈敏、 穩定、 準確地探測負離子數量。
◎ 超大液晶顯示屏
◎ 大容量聚合物鋰離子電池
◎ 可自動調零，保證不同環境的采集精度
◎ 體積小巧，攜帶方便。
4. 技術參數
測量 方法： 圓筒式電極吸入式；
測量 范圍： 0～10萬 個/cm³,分辨率 10個/cm³；
測量 誤差： 讀數±10%； 離子遷移率≤±20%；
測量分辨率： 10個/cm³；
采樣 頻率： 10次/s ；
離子遷移率： 0.4～1.0（ cm2／V•sec） ；
電 源： 內置3.7V 2000mAh 鋰電池；
工作 環境： 溫度： 10～70℃ 濕度： 10～70% RH；
平均 功耗： ≤1.4W；
主體 尺寸： 123×88×38（mm） ；
防護 等級： IP41；
凈 重： 400g；
5. 使用說明
1）整體結構

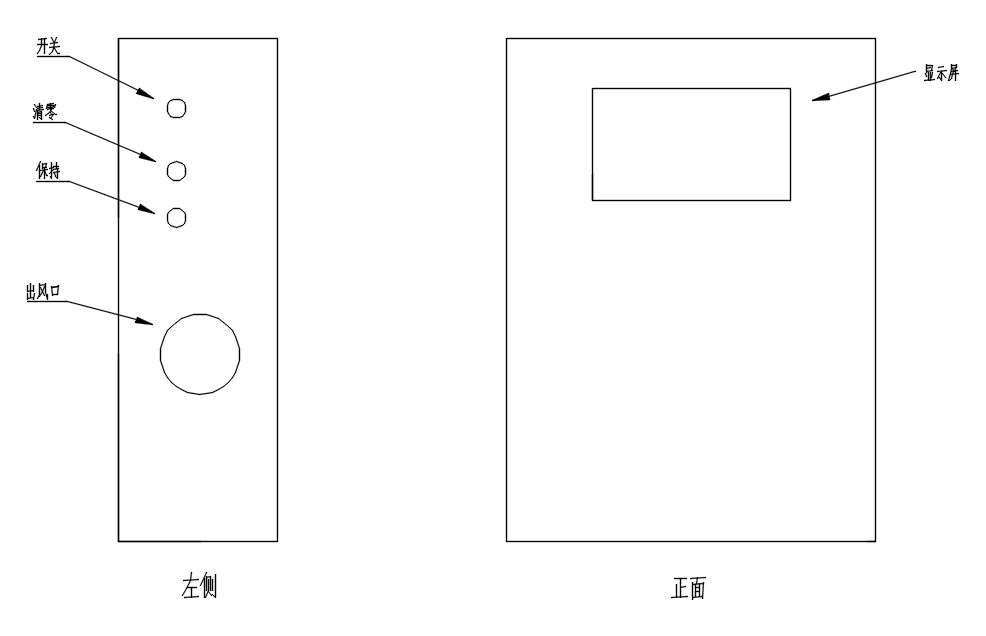

圖1

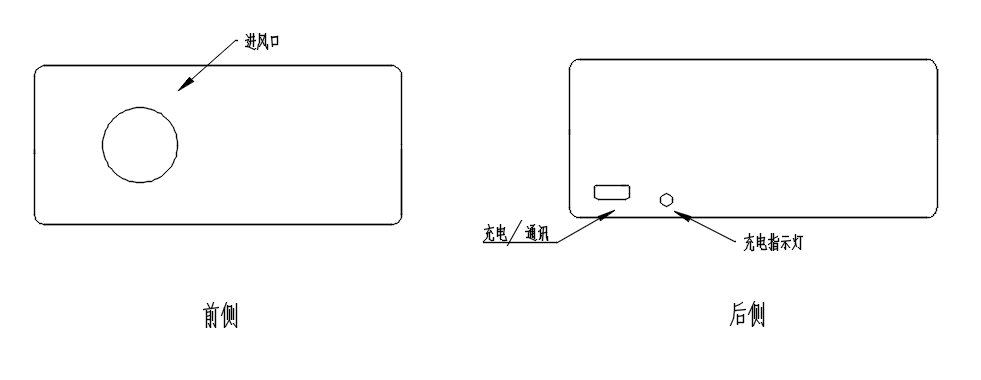

圖2
2）使用說明
1、使用時，輕按左側電源鍵，屏幕亮起儀器開始工作；再按關閉；
2、使用中請勿遮擋進風口和出風口；
3、由于空氣中負離子遷移率的不同，做對比測試時，請將儀器的入風口置于與負離子釋放源同一相對位置，保證測量數據真實可靠；
4、請在指定工作環境范圍內進行測量讀數；
5、按鍵說明：
1）清零鍵：按下，可使當前顯示數據快速恢復為最低值；
2）保持鍵：固定顯示當前采集數據；再按一下繼續采集；
6、手動調零：
1）將設備置于低負氧離子含量的環境中，然后用物體擋住進風口，或?qū)⒃O(shè)備進風口朝下放在桌面上；
2）開機，先按下“保持”鍵，屏幕上方顯示“Hold”字樣，然后按下“清零”鍵，設備開始進入自動調零模式，一分鐘后可以開始測量；（注意：若想獲得最佳調零效果，保持當前狀態不變，10分鐘后再進行測試操作）
注意1：由于環境中負氧離子不斷產生、消失，維持動態穩定，總體上是穩定的，記錄數據時應取多次采集平均值。
注意2：靜電會對數據采集有干擾。建議的消除措施：
- 將靜電導入大地；（優先使用此方法）
- 將靜電引導至設備外殼，可減弱靜電對數據采集的影響，但并不會徹底消 除影響；
3）充電說明
當屏幕電量指示低時，則應給儀器進行充電，待充電指示燈由紅變綠后，電池充滿。
6. 保養
儀器使用一段時間后，風道內壁會吸附灰塵，將影響檢測。此時，在儀器關機狀態下，用鑷子夾取沾取少許酒精的棉花從進風口伸入輕輕擦拭內壁，晾干后收好。
